SRC-3002SFP
1 x 100/1000Base-X SFP ⇔
1 x 10/100/1000Base-T RJ-45耐温度環境メディアコンバータ
SRC-3002SFPは-40～75˚Cの広い温度範囲で動作する堅牢な耐温度メディアコンバータです。
IEEE 802.3, 802.3u, 802.3ab, そして802.3zに準拠し100/1000Base-X SFP ⇔10/100/1000Base-T RJ-45ポートに変換します。
動作保証温度: -40˚C ~ 75˚C
保管時温度: -40˚C ~ 85˚C
湿度: 5% ~ 95%, 結露なきこと
外形寸法: 71 x 94 x 26 mm (W x D x H)
重量: 190g
特徴
SRC-3002SFPは-40～75˚Cの広い温度範囲で動作する堅牢な耐温度環境メディアコンバータです。
IEEE 802.3, 802.3u, 802.3ab, そして802.3zに準拠し100/1000Base-X SFP ⇔ 10/100/1000Base-T RJ-45ポートに変換します。
リンクアラーム
F/Oポート、もしくはLANポートでリンク断が発生した時には反対側のリンクをダウンさせることで、対向機器へリンク断を通知します。
デュアルレート対応
光側デュアルレート対応により、より多くのアプリケーションに対応します。

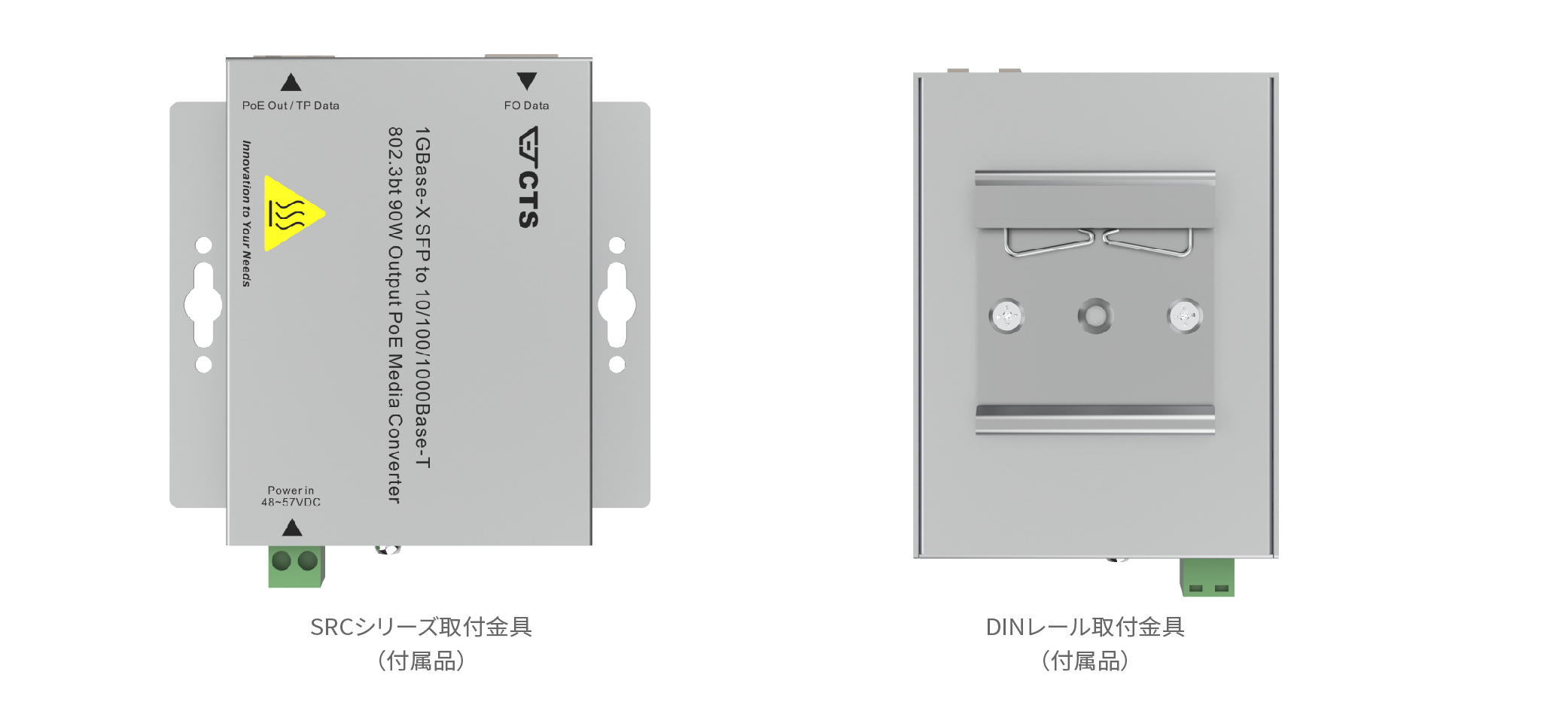

DINレール取付対応
付属のDINレール取付金具により、DINレールへの取り付けに対応します。

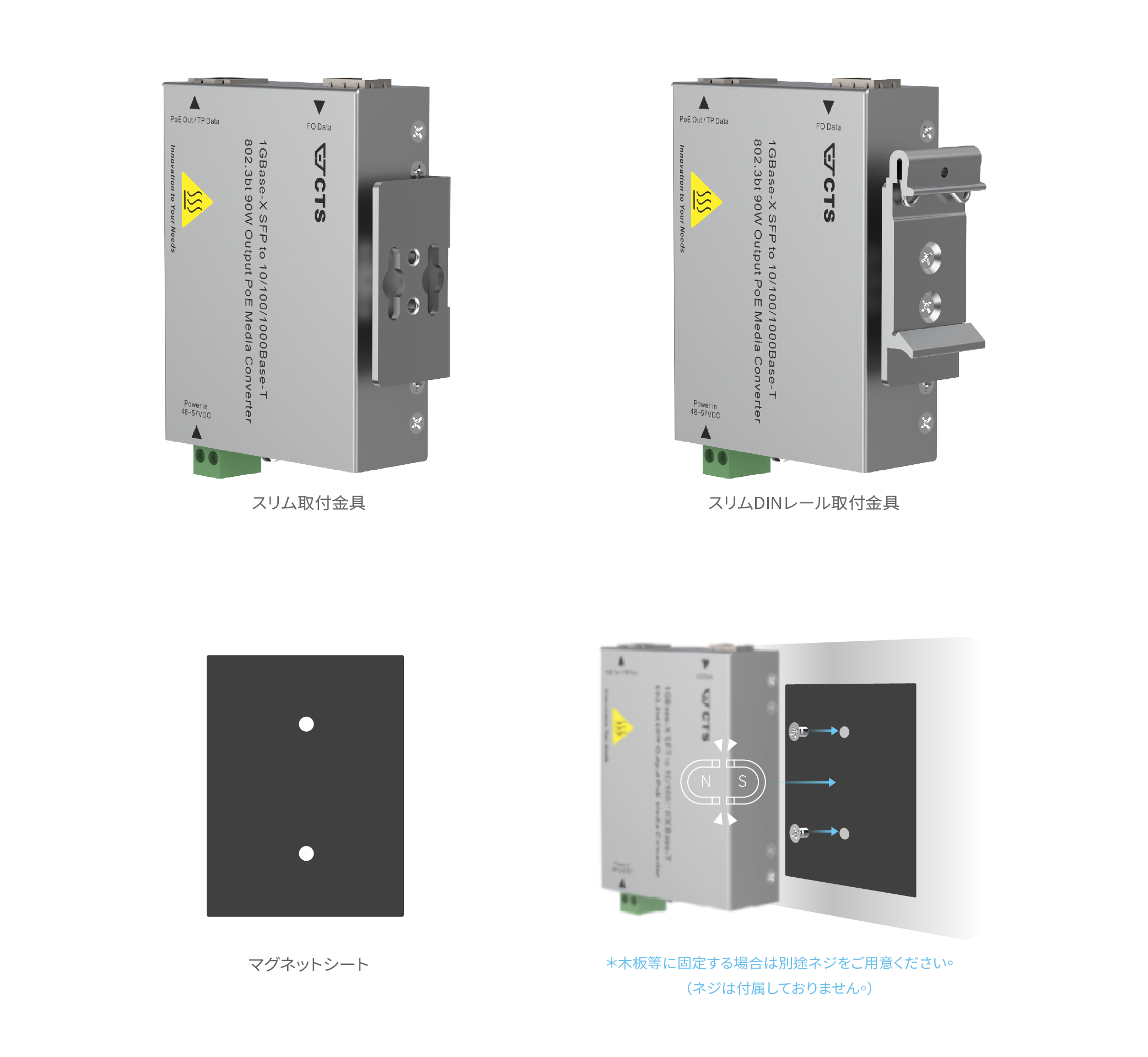

壁取付対応
壁取付金具により壁面への取り付けに対応。用途に合わせた複数の金具をラインナップしています。
40 ~ 75℃に対応
動作保証温度-40 ～ 75℃に対応しており、より過酷な環境でも使用可能です。
データダイオード
特定のアプリケーションでは、セキュリティの観点から通信の方向を制限する必要があります。データダイオードでは、一方向通信の特性を活かして、高度なセキュリティを確保することが可能です。
ハードウェア
仕様
インターフェイス
- 1 x 100/1000Base-X SFP スロット
- 1 x 10/100/1000Base-T RJ-45
ハードウェア
- MACアドレステーブル: 2K
- ノンブロッキングスイッチングファブリック: 4Gbps
- スループット @ 64Bytes: 2.9Mpps
- ジャンボフレーム: 9K Bytes
- パケットバッファ: 1Mbit
- ストア＆フォワード
- オートクロスオーバーMDI/MDI-X(TPポート)
- オートネゴシエーション(TPポート)
- 半/全二重通信
LED表示
- Power, Status,
- TP Link/Act/Speed, F/O Link/Act/Speed
使用環境
- 動作保証温度: -40˚C~75˚C
- 保管時温度: -40˚C~85˚C
- 湿度: 5%~95% RH, 結露無き事
電源
- DC入力: 12~57V
(ターミナルブロック(2系統入力) or DCジャック) - 最大消費電力: 2.45W (8.36 BTU/h)
認証
- FCC Class A, CE
- ESD
– 気中放電: +/-8kV
– 接触放電: +/-4kV - EFT
– DC電源: +/-0.5kV - サージプロテクション: +/-3kV
外形寸法 & 重量
- 本体サイズ: 71 x 94 x 26mm (W x D x H)
- 重量: 190 g
- ハウジング: アルミニウム, 鉄, IP30
トポロジー
Application Diagram
モデル
モデル | F/Oポート | TP ポート | 電源 | |||
伝送速度 | タイプ | ポー | 伝送速度 | ポー | ||
SRC-3002SFP | 100/1000 | SFP | 1 | 10/100/1000 | 1 | 1 x 12~57V DC ターミナルブロック×1 (2系統入力) |
SRC-3002SFP(DC Jack) | 100/1000 | SFP | 1 | 10/100/1000 | 1 | 1 x 12~57V DC |
ダウンロード
Model | Info | Version | Download file |
SRC-3002SFP | Datasheet(英語) | A02 | |
SRC-3002SFP | Datasheet (日本語) | A02 | |
SRC-3002SFP | User's Manual (HW) | V1.0 | |
SRC-3002SFP | Slim type mounting | V1.0 | |
SRCシリーズ | マグネットシート取扱説明書 | V2.0 |
