MCT-3002
1000Mbps対応
1000/100/10BASE-T ⇔ 1000BASE-X
1000/100/10BASE-T ⇔ 1000/100BASE-X
MCT-3002シリーズは、ギガビットイーサネットに対応するメディアコンバータです。F/Oポートは、マル チモード、シングルモード、1芯双方向、デュアルレート、SFPトランシーバに対応しています。TPポートは、自動で1G∼10M Ethernetに接続します。利用シーンに合わせた様々な機種をご用意しています。
動作時温度: -10˚C ~ 55˚C
保管時温度: -20˚C ~ 60˚C
湿度: 5% ~ 90%RH, 結露無きこと
本体サイズ: 51 x 74 x 20 mm (W x D x H)
重量: 0.1 kg
【インターフェイス】 1000BASE-Xと
1000/100/10BASE-Tを相互に変換。
LED表示により、リンク接続や伝送速度を確認できます。
【機能】オートネゴシエーションにより、プラグアンドプレイで使いやすい仕様になっております。
【設置】 ラックマウントシャーシに搭載可能。管理機能搭載シャーシの場合は管理画面に表示されます。
デュアルレート対応
ネットワーク環境の変化時にファイバ速度を自動的に検出して調整し、製品の寿命を延ばします。
リンクアラーム
銅線と光ファイバのインターフェイスにはリンクの相互依存性があり、接続の問題が発生した場合、ユーザーに警告します。どちらかでリンクダウンすると、もう一方が切断されます。
プラグ ＆ プレイ
導入前に、より複雑でエラーが発生しやすい構成の必要性を排除し、システム統合におけるデバイスの互換性を最大化します。
インターフェイス
- TPポート:
1 x 10/100/1000Base-T RJ-45 - F/Oポート:
– 1 x 1000Base-X BTFX/W2X
(MCT-3002 モデル)
– 1 x 100/1000Base-X BTFX/W2X/SFP
(MCT-3002-DR モデル)
LED表示
- Power
- FDX
- Status
- Speed
- F/O Link/Act
- TX Link/Act
電源
- 電源アダプタ
– AC電源: AC 100V~240V
– 周波数帯域: 50/60Hz
– DC電源: 3.3V - 消費電力: 2.3W (最大)
ハードウエア
- ストア&フォワード
- オートクロスオーバー MDI/MDI-X (TPポート)
- オートネゴシエーション(TPポート)
- 半/全 二重通信
- MACアドレステーブル: 2K
- メモリバッファ: 128K Bytes
- ジャンボフレーム:9K Bytes
動作環境
- 動作時温度: -10˚C ~ 55˚C
- 保管時温度: -20˚C ~ 60˚C
- 重量: 5% ~ 90%RH, 結露無きこと
サイズ & 重量
- 本体サイズ: 51 x 74 x 20mm (W x D x H)
- 重量: 0.1 kg
適合規格
- FCC Class A, CE
- RoHS2.0
モデル
モデル | ファイバポート | TPポート | |||||
通信速度 | タイプ | 対応 | 伝送距離 | ポー | 通信速度 | ポー | |
MCT-3002BTFC | 1000 | MM | SC | 550M | 1 | 10/100/1000 | 1 |
MCT-3002BTFC(SM-10) | 1000 | SM | SC | 10KM | 1 | 10/100/1000 | 1 |
MCT-3002BTFC(SM-20) | 1000 | SM | SC | 20KM | 1 | 10/100/1000 | 1 |
MCT-3002BTFC(SM-30) | 1000 | SM | SC | 30KM | 1 | 10/100/1000 | 1 |
MCT-3002W2A(SM-10) | 1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 |
MCT-3002W2A(SM-20) | 1000 | WDM | SC | 20KM | 1 | 10/100/1000 | 1 |
MCT-3002W2A(SM-40) | 1000 | WDM | SC | 40KM | 1 | 10/100/1000 | 1 |
MCT-3002W2B(SM-10) | 1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 |
MCT-3002W2B(SM-20) | 1000 | WDM | SC | 20KM | 1 | 10/100/1000 | 1 |
MCT-3002W2B(SM-40) | 1000 | WDM | SC | 40KM | 1 | 10/100/1000 | 1 |
MCT-3002BTFC(SM-10)-DR | 100/1000 | SM | SC | 10KM | 1 | 10/100/1000 | 1 |
MCT-3002W2A(SM-10)-DR | 100/1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 |
MCT-3002W2B(SM-10)-DR | 100/1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 |

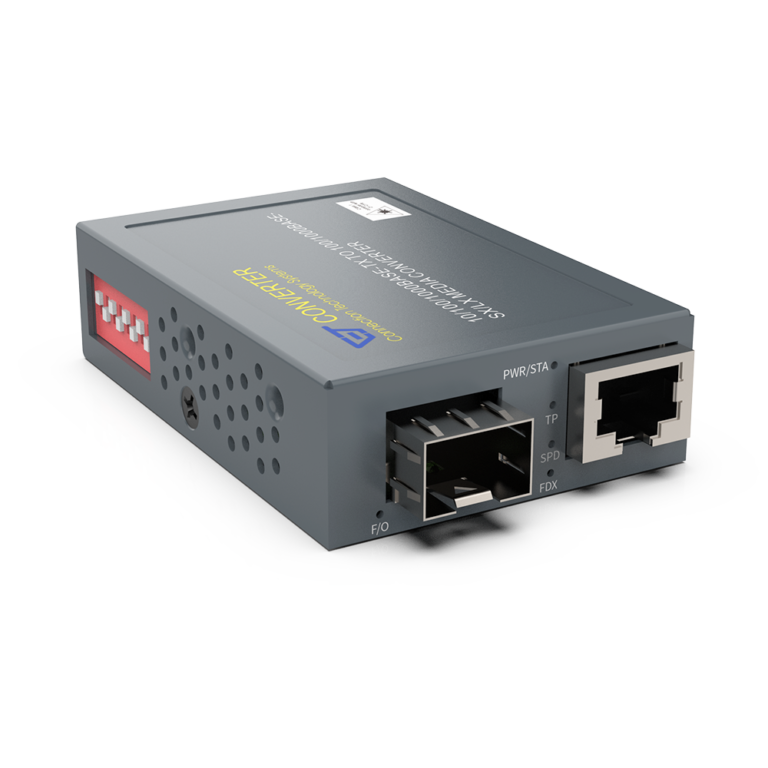

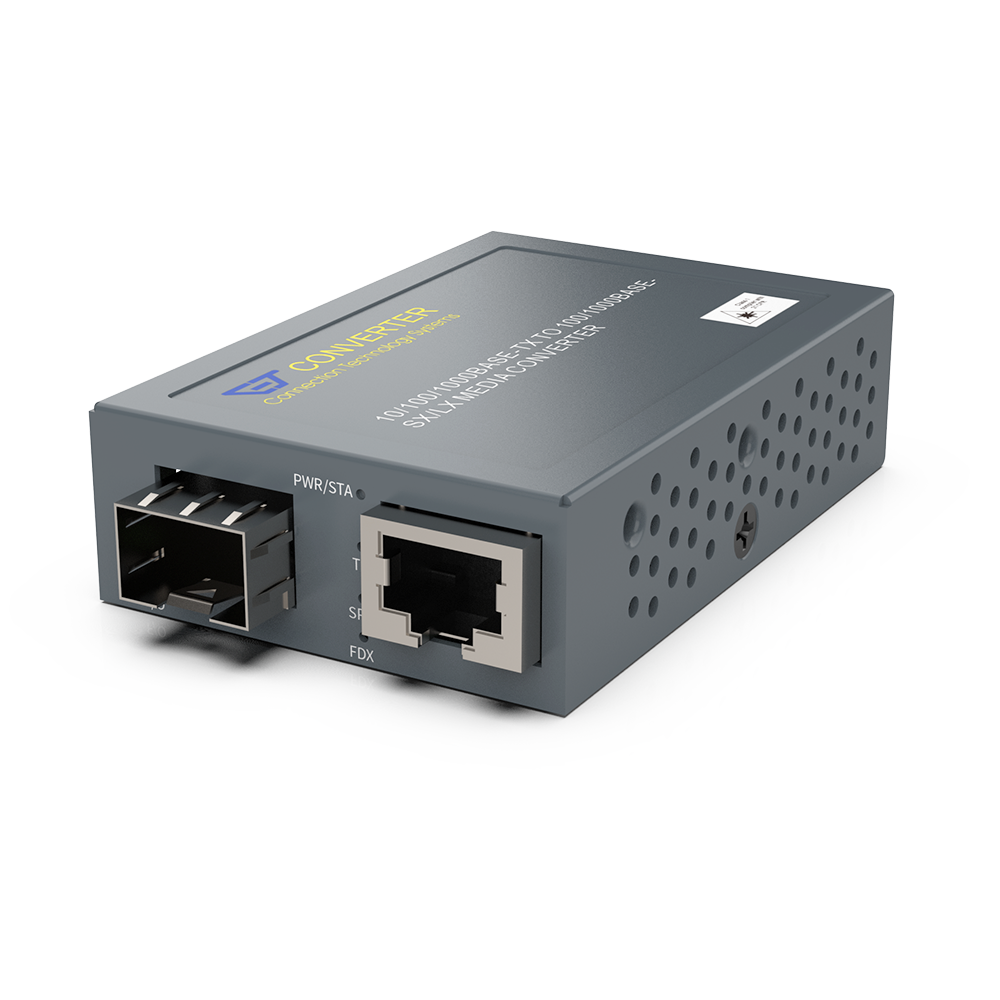

MCT-3002SFP-DR | 100/1000 | SFP | - | - | 1 | 10/100/1000 | 1 |
ダウンロード
Model | Info | Version | Download file |
MCT-3002 | User's Guide | V1.2 | |
MCT-3002シリーズ | ユーザーガイド(日本語) | V1.2 | |
MCT-3002-DRシリーズ | ユーザーガイド(日本語) | V1.2 | |
MCT-3002 | データシート(日本語) | A02-J | |
MCT-3002-DR | データシート(日本語) | A03-J | |
MCT-3002(-DR) | Datasheet | A04 | |
MCTシリーズ | マグネットシート取扱説明書 | V2.0 |
